SERVER
100+ |
В състава на Базовата Платформа за Мониторинг на Индустриални Обекти
(БПМИО) е включен специализиран модул SERV100+, изпълняващ сърверски функции в рамките на
Мултимрежата. Той е предназначен да осигурява реализацията на нестандартни обработки,
повишаване на изчислителните възможности на Активните мрежови устройства и
създаване на интерфейс към външни ресурси за използване на специфични техни

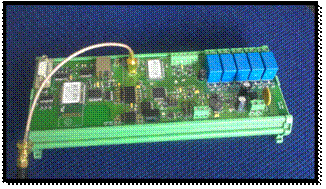

сервизи. Модулът е проектиран като двупроцесорна система, разполагаща с набор от
физически и програмни средства, предназначени за поддържане на връзка с
мрежовите устройства от Мултимрежата и други външни изчислителни системи.
Поддържа всички информационни канали, използвани в БПМИО. В топологичната
схема на Мултимрежата, реализирана на базата на платформата, той функционира
като самостоятелна виртуална локална мрежа. Използва междумрежовия интерфейс RS485+ за организиране на връзка с останалите локални и
Главната безжични мрежи. Притежава индивидуален безжичен интерфейс за
формиране на собствена WLAN и жичен такъв за достъп до външно изчислително
устройство (LapTop, таблет и др.). В добавка, към SERV100+ е включен релеен блок, позволяващ му по програмен
път да комутира силови линии, като по този начин се създава възможност за
управление на външни устройства и механизми. Модулът има възможности за обслужване на две автономни
едножични магистрали за достъп до групи отдалечени интелегентни сензори
(всеки от тези сензори съдържа електронни термометър ,влагомер и пет опто -
развързани цифрови входове). SERV100+ включва два обособени блока - Комуникационен контролер и COORD100Т. Всеки един от тях се управлява от отделен процесор. Комуникационният контролер използва в качеството на микропроцесор 32 битов
безжичен микроконтролер JN5148, а периферните канали са построени на базата на
вградени в него устройства и външни такива. Този блок поддържа USB и RS232 C жични интерфейси и безжичен интерфейс, базиран на
носеща честота 2.44 GHz. В блока е вграден енерго - независим Flash модул с обем 64 MB. Другият блок, COORD100Т , се управлява от микроконтролер ATxmega32A4. Той реализира управлението на релейните и сензорни устройства, поддържа
безжичен радио-интерфейс на честота 433 MHz и жичен мрежов интерфейс RS485. Последният е галванично развързан. COORD100T изпълнява важни комуникационни функции - реализира междумрежовия интерфейс RS485+ заедно с останалите координатори от Мултимрежата. Той
функционира като координатор на виртуална локална мрежа и поддържа базовия
Технологичен протокол за междумрежов интерфейс. ХАРАКТЕРИСТИКИ: КОМУНИКАТОР:
ОБРАБОТВАЩ МОДУЛ:
|
