CAN100+

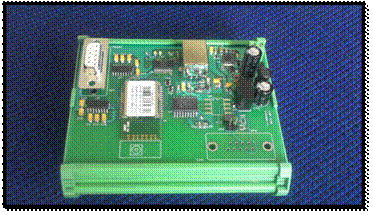

CAN BUS контролер Can100+.



         Активното мрежово устройство е предназначено за работа с устройства, поддържащи протокол за комуникация по магистрала от тип Can- bus. То изпълнява ролята на посредник между Технологичния слой и жичния Can- bus. Can100+ e проектиран като еднопроцесорен контролер на базата на безжичен мрежов JN5148 (поддържащ освен работа в Технологичния слой като Координатор на безжична мрежа, USB интерфейс към съответна порта на PC и GPRS комуникация с помощта на външен модем- терминал T900) испециализирана  интегална схема, предназначена да реализира интерфейс към магистрала Can- bus, в съответствие с 2.0A&2.0B ISO16845. Can100+ може да работи в „активен” или „пасивен” режим (само да получава или едновременно с това да извежда съобщения към други устройства, включени към магистралата).



 ХАРАКТЕРИСТИКИ:



Процесор:

JN5148-001

32 bits, 32 MHz, RISC

Интерфейси:

RS232C/GPRS( TCP )

USB 2.0

Wireless LAN

SPI     SPI0 - с вграден 128 KB FLASH

SPI1 – вътрешно модулен

SPI2 – с 64MB onboard FLASH

CAN   BUS  - фронт-енд  MCP25-15

Таймери:

3 16 bits programmable timers

24 bits programmable timer

Памет:

128 KB бърза памет RAM

128 KB енергийно независима FLASH

Аксесоари:

Вградена в модула комуникационна инфраструктура (2.4 GHz)

GPRS\TCP модем SIM900

Захранване

12-24V DC
